直线电机测试平台
直线电机测试平台
发表时间：2020-8-12 11:01:53阅读次数：1786

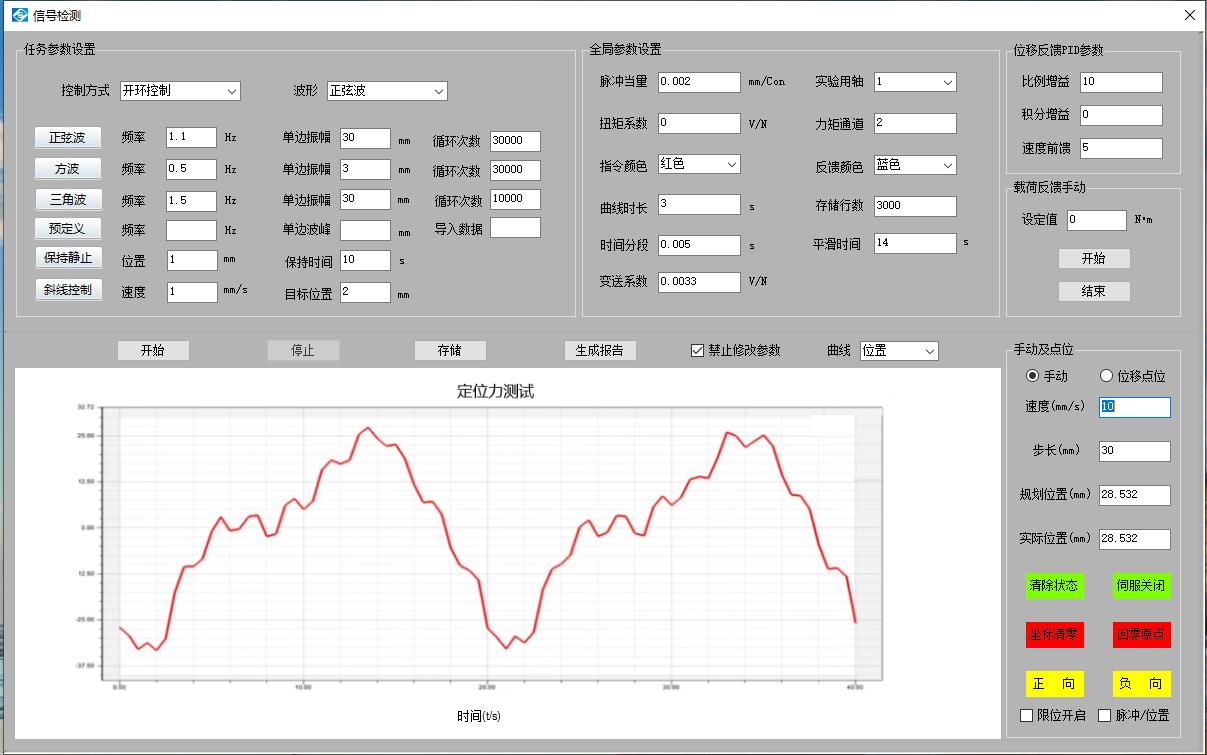

图 直线电机齿槽力测试结果显示
说明：如图1-2所示，本公司生产的直线电机测试平台，由磁力电机、拉力传感器、温度测量仪、工控机和驱动控制系统（含驱动器、控制器、控制软件）组成。磁力电机既可作为驱动单元测试直线电机反电动势、定位力，也可以作为被测电机负载，测试直线电机推力、推力系数、直线度等。该测试平台软件具有良好的人机交换界面，通过界面设置操作指令和修改参数，如行程、速度、运动方式，即可改变直线电机测试内容。
此平台也可用作直线电机控制平台，研究直线电机控制策略。
测试电机类型：直线发电机，直线电动机；
主要测试参数：齿槽定位力，电磁推力，推力波动，空载电动势，速度，位移，电流、电压、功率、效率等；
规格参数：
|
型号 |
额定功率（W） |
额定推力（KN） |
供电频率 |
运行频率（Hz） |
运动行程（mm） |
|
SFTPF1001 |
400 |
2 |
AC 50Hz |
1-50 |
<200 |
|
SFTPF1002 |
2000 |
10 |
AC 50Hz |
1-50 |
>300 |
|
SFTPF1003 |
5000 |
25 |
AC 50Hz |
1-50 |
>500 |
|
SFTPF1004 |
10000 |
50 |
AC 50Hz |
1-50 |
>1000 |
